En lapskjøtflens (LJF) er en sammenstilling av to elementer som involverer en stumpende og en lapskjøtringflens (også kalt en "overlappsskjøtflens"). For å være teknisk korrekt, er ikke stubbenden en del av en overlappingsflens. Imidlertid brukes en skjøteflens alltid i forbindelse med en endestykke, så begge deler blir ofte samlet referert til som en "overlappskjøtflens".
|
|
|
|

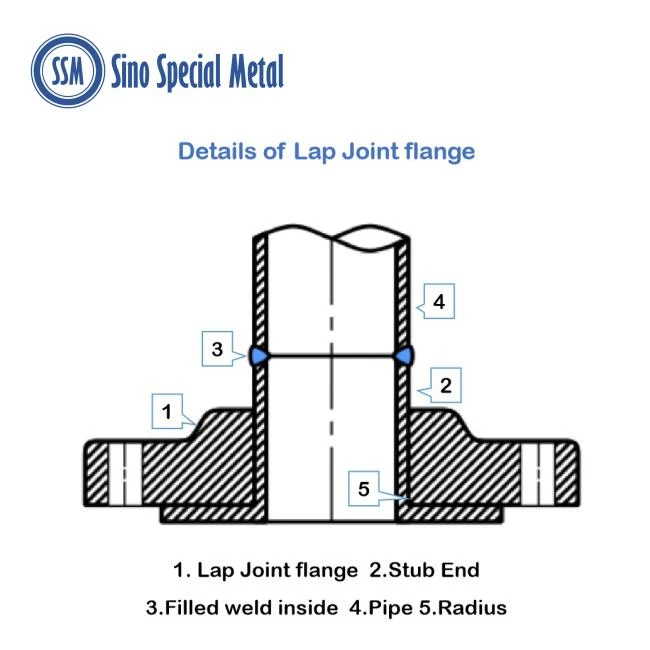

detaljer om socket lap joint flens: 1. lap joint flens; 2. stubbeende; 3. stumpsveis; 4. rør eller armatur; 5. radiu |
|
På grunn av sin utforming har flenser i overlappskjøter alltid en flat overflate med en jevn overflate. Men når den kombineres med stubbenden, heves den resulterende tetningsflaten. Dette oppstår fordi tetningsflaten til stubbenden er over flensens bolteplan.
Overflateskjøtflensen har ingen tetningsflate, kun stumpenden har tetningsflaten.
Tetningsflaten til en stumpende kan være jevn, takket eller rillet for å tillate en skjøt av ringtype.
Overlappingsflenser er tilgjengelige i mange størrelser og klasser; de er også egnet for høye temperaturer og trykk. Vanligvis kan en overlappingsflens brukes til de samme bruksområdene som en sveisehalsflens.

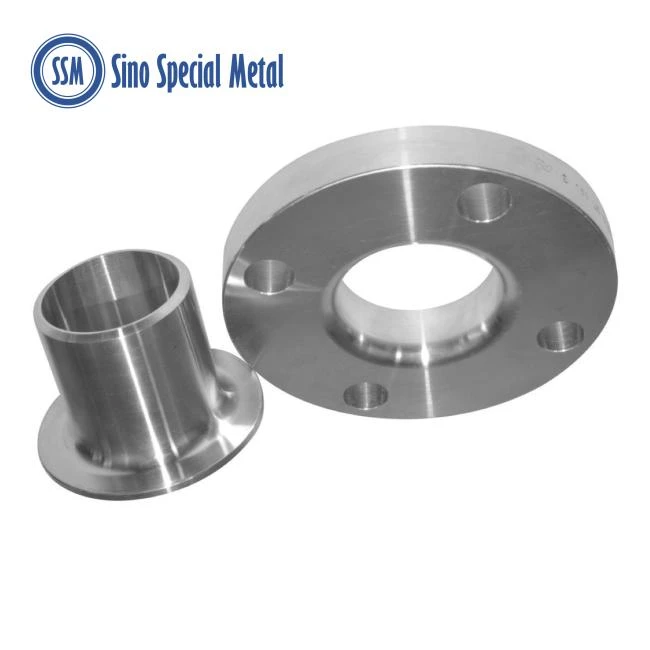

For å sette sammen en overlappsringflens og stubbeende, må stubbenden gli inn i boringen til flensringen og deretter stumpsveises til røret. Den ene siden av stubbenden danner tetningsflaten, mens motsatt/bakside av stubbenden presser mot flensringen (når flensen er montert). Overlappskjøtsflensringen kan rotere fritt etter at stubbenden er sveiset til røret, dette er fordi den ikke er fysisk forbundet med stubbenden. Når flensskjøten er satt sammen, er ikke lenger overlappskjøtringen fri til å rotere.
Fordelene med flensutformingen av overlappskjøten er:
Rimelig.
Godt egnet for korrosive applikasjoner.
Krever kun en enkelt full penetrasjonsstumsveis.
Bare stubbenden har kontakt med prosessmediet
Den kan enkelt justeres slik at den er på linje med flensen (flensen kan roteres til boltehullene er på linje).
Den er tilgjengelig i nesten alle rørdiametre.
Ideell for systemer hvor hyppig demontering av flensen er nødvendig, f.eks. når rengjøring eller inspeksjon er nødvendig.
Det er mulig å bruke et billigere kvalitetsmateriale for overlappsskjøtflensen, f.eks. karbonstål, fordi kun stubbenden må matche tilhørende rørmateriale/kvalitet; dette kan gi betydelige kostnadsbesparelser.
Det er noen begrensninger på bruken av overlappskjøtflensen, hovedsakelig på grunn av dens bulkere flerkomponentdesign. Overflateskjøtflenser kan ikke brukes for små rør.
Teknikker for ikke-destruktiv testing (NDT).
Magnetisk partikkelinspeksjon (MPI), dye penetrant inspection (DPI), radiografisk testing (RT) og/eller ultralydtesting (UT), kan brukes for å bevise stumpsveisingen (samme teknikker som brukes for en sveisehalsflens).
ASME-standarder
Dimensjoner og toleranser for flensstubber i overlappskjøten er skissert i ASME B16.9-standarden. Merk at dette skiller seg fra den vanlige ASME B16.5-standarden fordi en endestykke er klassifisert som en rørkobling, ikke en flens.
Standard spesifikasjon for flenser i overlappskjøt
|
Dimensjoner |
ANSI B16.5, ANSI B16.47 Series A & B, MSS SP44, ASA, API-605, AWWA, Custom Drawings |
|
Størrelse |
1/2" (15 NB) til 48" (1200NB) |
|
Klasse |
150 LBS, 300 LBS, 600 LBS, 900 LBS, 1500 LBS, 2500 LBS, DIN Standard ND-6,10, 16, 25, 40 osv. |
|
DIN |
DIN2527, DIN2566, DIN2573, DIN2576, DIN2641, DIN2642, DIN2655, DIN2656, DIN2627, DIN2628, DIN2629, DIN 2631, DIN2632, DIN263D, DIN263D, DIN263D, DIN263D, DIN2633 2637, DIN2638, DIN2673 |
|
BS |
BS4504, BS4504, BS1560, BS10 |
|
Type flensflate |
Flate Face (FF), Raised Face (RF), Ring Type Joint (RTJ) |
Materiale og kvaliteter av flenser i overlappskjøten
|
Overlappende flenser i rustfritt stål |
ASTM A 182, A 240 F 304, 304L, 304H, 316, 316L, 316Ti, 310, 310S, 321, 321H, 317, 347, 347H, 904L |
|
Dupleks- og superdupleks-overlappende flenser i stål |
ASTM / ASME A/SA 182 F 44, F 45, F51, F 53, F 55, F 60, F 61 |
|
Carbon Steel Slip Lap Fugleflenser |
ASTM / ASME A/SA 105 ASTM / ASME A 350 , ASTM A 181 LF 2 / A516 Gr.70 A36, A694 F42, F46, F52, F60, F65, F706 |
|
Lap-skjøtflenser i karbonstål med lav temperatur |
ASTM A350, LF2, LF3 |
|
Legert stål skjøteflenser |
ASTM / ASME A/SA 182 & A 387 F1, F5, F9, F11, F12, F22, F91 |
|
Kobberlegering stål skjøteflenser |
ASTM SB 61 , SB62 , SB151 , SB152 UNS nr. C 70600 (Cu-Ni 90/10), C 71500 (Cu-Ni 70/30), UNS nr. C 10100, 10200, 10300, 10300, 10300, 10300, 10300, 10300, |
|
Overlappingsflenser i nikkellegering |
ASTM SB564, SB160, SB472, SB162 Nikkel 200 (UNS-nr. N02200), nikkel 201 (UNS-nr. N02201), Monel 400 (UNS-nr. N04400), Monel 500 (UNS-nr. N05500), (UNS-nr. Inconel 800), (UNS-nr. N08800), Inconel 825 (UNS nr. N08825), Inconel 600 (UNS nr. N06600), Inconel 625 (UNS nr. N06625), Inconel 601 (UNS nr. N06601), Hastelloy C 2710276 nr. 20 (UNS-nr. N08020) |
ASME B16.5 Hevede flenser til overlappende ledd Tilgjengelige typer
|
Lap Joint Flens |
Lappede skjøtflenser |
|
ANSI B16.5 Flankeskjøtflenser |
Overlappende flensdimensjoner |
|
ASME B16.5 Lappede skjøtflenser |
ANSI B16.5 klasse 150 flenser |
|
Leverandører av flenser i rustfritt stål |
SS overlappingsflens |
|
Lappede skjøteplateflenser Forhandler |
ASME B16.47 serie A og B flensflenser, eksportør |
|
ANSI B16.5 klasse 150 Lap Joint Flens Stockholder |
ANSI 150 Lap Joint Flens Distributors |
|
Karbonstål skjøtflens |
Produsent av flenser av høy kvalitet |
|
ASTM A182 Overlappingsflens i rustfritt stål |
Dupleks stållappet skjøtflens |
|
Super dupleks stål skjøteskjøt smidd flens |
Kobber Nikkel Lap Fuge Pipe Flenser |
|
Høy nikkellegering overlappede fugeflenser |
Hastelloy flate flenser for skjøt forhandler |
|
Titan ASME B16.47 serie A og B flenser |
Inconel skjøteflenser |
ANSI B16.5 Lap Joint Flens Application
ASME B16.5 Lap Joint Flens er kjent for å levere eksepsjonell ytelse og er generelt utviklet for å møte kravene. Vi tilbyr et bredt utvalg av lappede skjøteflenser gjennom et verdensomspennende nettverk av lagerholdsavdelinger. Disse flensene brukes i forskjellige bransjer som:
Overlappende flenser i rustfritt stål brukes i olje- og gassrørledninger
Lap Joint Flens bruker i kjemisk industri
Overlappende flenser i legert stål brukes i rørleggerarbeid
Flate flenser som brukes i oppvarming
Lap Joint Pipe Flens brukes i vannforsyningssystemer
ANSI B16.5 Lap Joint Smidd flenser brukes i kraftverk
Lappede skjøteplateflenser brukes i papir- og masseindustrien
Lap Joint Flens brukes i generelle applikasjoner
Overlappingsflenser i stål brukes i fabrikasjonsindustrien
Lappet skjøtflens brukes i næringsmiddelindustrien
Overlappingsflenser brukes i strukturrør
