ASME B16.5 Rustfritt stålflenser (½ "–24")

ASME B16.5 Rustfritt stålflenser - Komplett teknisk guide



Standardiserte flenser for industrisystemer (½ "til 24")



---

1. Nøkkelspesifikasjoner



Parameter	Detaljer
Standard	ASME B16.5 (siste utgave)
Størrelsesområde	½ "til 24" (DN15 til DN600)
Trykkklasser	150#, 300#, 400#, 600#, 900#, 1500#, 2500#
Materialer	ASTM A182 (304/304L, 316/316L, 321, 347)
Ansiktstyper	Hevet ansikt (RF), flat ansikt (FF), ringleddet (RTJ)
Temperaturområde	-20 grad F til 1500 grader F (-29 grad til 816 grad)

---

2. Flensetyper og applikasjoner



Weld Neck (WN)

Bruk: Høyttrykk/temperatursystemer (raffinerier, kraftverk)

Fordel: Forsterket knutepunkt for stressfordeling

Slip-on (så)

Bruk: Lavtrykksrør (vann, luft)

Fordel: Enkel justering under installasjonen

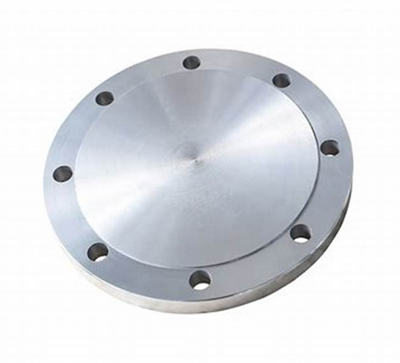

Blind (BL)

Bruk: Rørendens lukker eller inspeksjonsåpninger

Fordel: Ingen kjedebearbeiding kreves

Gjenget (th)

Bruk: Instrumentforbindelser, vedlikeholdspunkter

Fordel: Ingen sveising nødvendig

Lap Joint (LJ)

Bruk: Systemer som krever hyppig demontering

Fordel: Roterbar flens for justering



---

3. Materiell valgguide



Karakter	ASTM Spec	Nøkkelegenskaper	Maks temp
304/304L	A182 F304/F304L	Generell korrosjonsmotstand	1500 grader F (816 grad)
316/316L	A182 F316/F316L	Overlegen kloridresistens	1500 grader F (816 grad)
321	A182 F321	Titan Stabilized (High-Temp)	1500 grader F (816 grad)
347	A182 F347	Niobium stabilisert (sveising)	1500 grader F (816 grad)

---

4. Trykk-temperaturvurderinger



Klasse	150#	300#	600#	900#
100 grader f	275 psi	720 psi	1440 psi	2160 psi
500 grader f	180 psi	550 psi	1100 psi	1650 psi

---

5. Produksjon og kvalitetskontroll



Produksjonsprosess

Smi: Lukket-die hammer som smir etter kornstruktur

Maskinering: CNC presisjon til ± 0. 05mm toleranse

Varmebehandling: Løsning annealing (ASTM A961)

Overflatebehandling: Syltet/passivert eller elektropolert

Testing

Dimensjonale kontroller: Per ASME B16.5 Tabell 5/6

Nde: Liquid Penetrant (PT), Ultrasonic (UT)

Materiale sertifikater: No 10204 3. 1 med PMI -verifisering

---

6. Bransjesøknader



Olje og gass: Brønnhoder, rørledningstilkoblinger

Kjemisk: Reaktorflenser, syrerør

Makt: Dampturbinforbindelser

Vann: Renseanleggsrør

---

Hvorfor velge ASME B16.5 flenser?



✔ Full etterlevelse: ASME B16.5 & ASTM A182
✔ Sertifiseringer: Ped, Nace, ISO 9001
✔ Global aksje: Rask levering av standardstørrelser
✔ Ingeniørstøtte: Materiell valg, CAD -modeller
